Bunker allemand au 1/20

Les bunkers de la Seconde Guerre mondiale restent impressionnants par leur masse, leur organisation et la quantité de travail nécessaire à leur construction. Cet ancien article présentait simplement quelques photographies d’une reproduction réalisée à l’échelle 1/20. La maquette mérite une présentation plus complète, car elle permet de visualiser les différentes étapes d’un ouvrage en béton armé.

À cette échelle, un mètre réel ne mesure plus que cinq centimètres. Chaque détail devient donc important : le coffrage en bois, le ferraillage, les conduits, les ouvertures et la forme générale de l’ouvrage.

Une maquette au 1/20

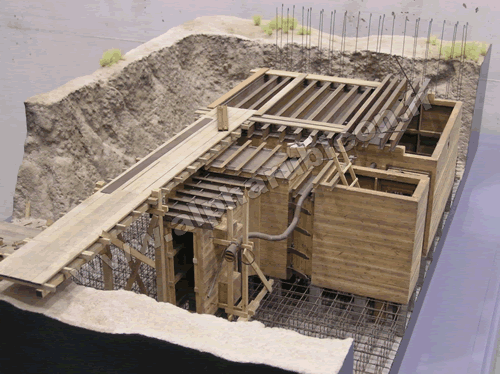

La première vue montre l’ensemble de la reproduction avant la fermeture complète du toit. On distingue déjà les différents volumes du bunker, les parois épaisses et les zones qui seront ensuite recouvertes par le béton. La maquette ne représente pas seulement une façade : elle montre aussi l’organisation interne de l’ouvrage.

Le coffrage en bois

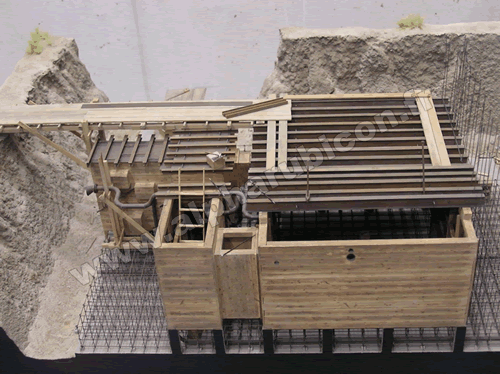

Le béton ne peut pas être coulé sans coffrage. Dans cette reproduction, les planches maintiennent le béton pendant sa prise et donnent aux parois leur forme. Le coffrage doit être suffisamment rigide pour résister à la pression du béton frais, même lorsqu’il est réalisé à une échelle réduite.

Les poutres et les étais visibles sur les photographies servent à maintenir les éléments en position. Sur un ouvrage réel, le principe est identique, mais les efforts et les dimensions n’ont évidemment plus rien à voir avec ceux d’une maquette.

Le ferraillage du béton

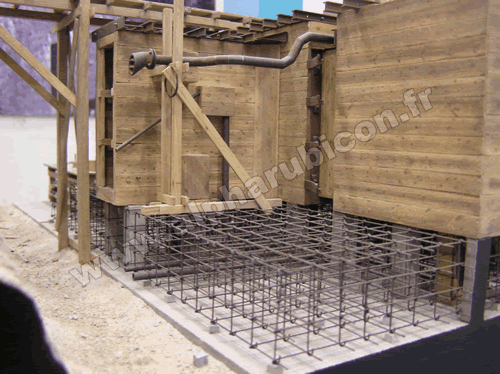

Le béton résiste très bien à la compression, mais il doit être renforcé par de l’acier pour mieux supporter les efforts de traction et les déformations. La maquette reproduit ce principe avec des treillis et des armatures disposés dans les murs, le plancher et la dalle supérieure.

Cette vue permet de comprendre pourquoi les parois d’un bunker sont si épaisses. Il ne s’agit pas d’une simple cabane renforcée, mais d’un ensemble monolithique conçu autour du béton armé, des ouvertures et des circulations intérieures.

Les conduits et les détails techniques

La quatrième photographie met en évidence les détails techniques intégrés dans la structure : conduits, passages et éléments de ventilation. Ces équipements doivent être prévus avant la fermeture des coffrages, car il devient très difficile de modifier une paroi après le coulage.

Sur la maquette, ces détails donnent aussi une idée de la complexité d’un ouvrage enterré. Une protection efficace dépend autant de la structure que de la ventilation, des accès, de l’évacuation de l’eau et de la maintenance.

Le bunker terminé

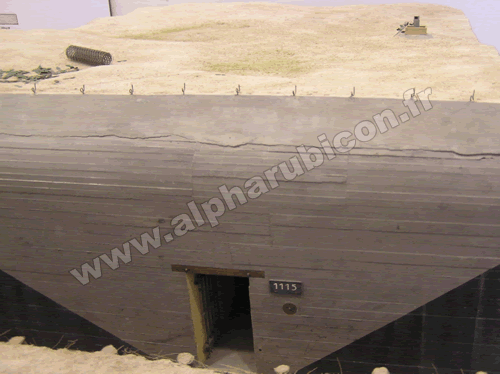

Une fois le coffrage retiré et la structure refermée, l’ouvrage prend son aspect massif et enterré. La dernière photographie montre l’accès et la couverture de béton. Les proportions de la maquette rendent bien l’impression de solidité recherchée pour ce type de construction.

Une maquette historique, pas un plan de construction

Cette reproduction est intéressante pour comprendre visuellement l’organisation d’un bunker allemand et les étapes générales d’une construction en béton armé. Elle ne constitue pas pour autant un plan exploitable pour construire un ouvrage réel. Les contraintes de sol, de structure, d’étanchéité, de ventilation et de réglementation nécessitent des études professionnelles.

L’intérêt principal de cette série de photographies est donc documentaire et pédagogique. Elle montre le travail réalisé sur une maquette détaillée et conserve une trace d’un ancien article d’Alpha Rubicon qui avait rencontré un réel intérêt auprès des lecteurs.
